Automatyczna maszyna pakująca 330 ml 24000 butelek na godzinę

Ø Zakres objętości: 0,3-1,0 l

Ø Z piekarnikiem

Ø Przenoszenie z szyjką zaciskową,

Ř materiał 304,

Ø hałas podczas pracy wentylatora wynosi ≤ 70 dB

Ø Listwa zaciskowa butelki: polimerowa półkolista struktura

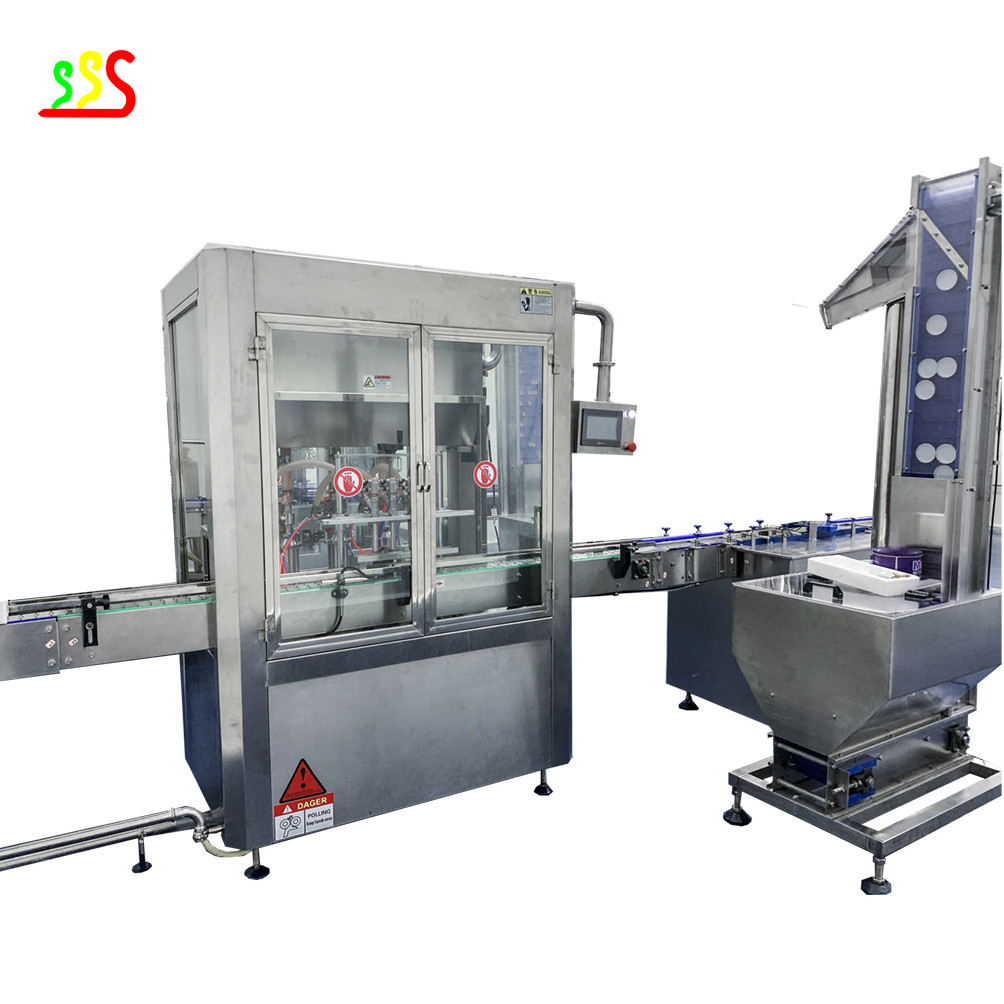

Mycie, napełnianie i zamykanie butelek trzy w jednym

Ø Cała maszyna wykonana jest ze stali nierdzewnej 304, a głównym silnikiem jest importowany silnik o zmiennej częstotliwości

Ø Butelka do mycia z manometrem

Ø Odpowiedni typ butelki: Średnica: Φ60-96mm.

Ø Obowiązująca wysokość butelki: 180-250 mm

Ø Zakres napełniania wynosi 300-500 ml (ujście butelki jest takie samo, należy zmienić lokalizator)

Ø Dokładność napełniania: ± 2mm

Ø Zasada napełniania: mikronapełnianie podciśnieniem

Ø Może realizować funkcję czyszczenia CIP

Ø Wnętrze obrotowej głowicy jest mechanizmem magnetycznym, a moment obrotowy można regulować, aby zapewnić kwalifikowaną szybkość uszczelnienia.

Ø Siemens PLC, ekran dotykowy Siemens

Ø Urządzenia sterujące niskiego napięcia Schneider.

Ø Ograniczenie wskaźnika defektów ≤0,2%

Ø Sprawność całej maszyny przekracza 95%

• Proces techniczny: ogrzewanie i ogrzewanie — 85 ℃ przez 30 minut — chłodzenie przez 15 minut — rozpylanie czystej wody — 40-45 ℃
• Zimna woda krąży w przedniej części i jest odprowadzana z wylotu wody w przedniej części po użyciu, obniżając temperaturę
• Chłodzenie od 85 ℃ →> 40 ℃ ± 5 stopni.
• Woda z wieży chłodniczej służy do chłodzenia wody, a metoda zaopatrzenia w wodę to automatyczne dostarczanie wody z prysznica, a nadmiar wody przelewa się.
• Standard materiałowy: urządzenie natryskowe, droga wodna i rurociąg są wykonane ze stali nierdzewnej
• Marka pompy wodnej: Nanfang Pump Industry
• Układ parowy: zawór kulowy, filtr, zawór redukcyjny, zawór regulacyjny, odwadniacz itp.
• 3 komplety pomp obiegowych
• Sterowanie systemem odbywa się za pomocą przycisków.

Ø Pająk ręka pneumatyczna, regulowany kąt,

Ø Całkowicie zamknięta konstrukcja, wysokiej jakości wentylator turbo, z osłoną z siatki oczyszczającej powietrze,

Ř Moc 5,5 kW

Ø Zakres średnic butelek: 35-85mm

Ø Wysokość butelki: 15-320 mm

Ø Obowiązujący typ butelki: okrągły, kwadratowy

Ø Długość etykiety: 30 ~ 130 (maks.)

Ø Grubość etykiety: 0,035 ~ 0,08 mm

Ø Wewnętrzna średnica tuby papierowej: 3 ~ 10 odpowiednia

Ø Prędkość maszyny do etykietowania rękawów: normalna prędkość robocza 0-150 butelek / min

Ø Pobór mocy maszyny do etykietowania rękawów: 3,5-4 kW

Ø Przenośnik taśmowy znajduje się w sekcji, w której znajduje się etykieciarka rękawów, a jego moc jest kontrolowana przez etykieciarkę rękawów

Ø Gdy kształt lub rozmiar butelki jest inny, należy wymienić środkową kolumnę prowadzącą i śrubę rozdzielającą butelkę Linia przenośnika ze stali nierdzewnej 304 (2 mm)

Ø Maksymalny rozmiar opakowania: 600 * 400 * 350 (wysokość) mm

Ø Długość noża zgrzewającego: 700 mm

Ø Temperatura skurczu: 160 ~ 250 ℃

Ø Czas skurczu: 0-6 s

Ø Temperatura zgrzewania i cięcia: 160 ~ 200 ℃

Ø Wspólna liczba butelek na opakowanie (okrągłe lub kwadratowe)

Ø 4 rzędy 4 * 6 4 * 5 4 * 4 odpowiednia średnica butelki Φ 40 ~ Φ 67 mm

Ø trzy rzędy 3*4 3*3 3*5 odpowiednia średnica butelki Φ 73 ~ Φ 98mm

Ø 2 rzędy 2 * 3 2 * 4 odpowiednie średnice butelek Φ 98~ Φ 140 mm

Ø 1 rząd 1 * 2 odpowiednia średnica butelki Φ 140 ~ Φ 300 mm

• Podwójny kanał
• Forma: typ układania na niskim poziomie
• Zdolność produkcyjna: ≥ 25 pudełek/min (szczególnie w odniesieniu do liczby kartonów na warstwę, do 2 warstw/min)

Skład wyposażenia:

• Urządzenie do wprowadzania i sortowania kartonów
• Urządzenie do podnoszenia i układania w stos
• Układanie palet i automatyczne urządzenie zasilające
• Urządzenie do wyładunku stałego stosu

Odmiany produkcji klienta

• Rozmiar kartonu (zdefiniowany przez klienta)
• Rozmiar palety (zdefiniowany przez klienta)

Proces:

• Sekcja wprowadzania kartonów
• Urządzenie do przenoszenia kartonów:
• Wymuś obrócenie lub przetransportowanie kartonu zgodnie z ustawionym trybem ułożenia, aby uzyskać funkcję sortowania i sortowania.

Urządzenie do sekwencjonowania:

• Taśma przenośnika zasilającego wpycha posortowany pierwszy rząd kartonów do urządzenia podnoszącego za pomocą siłowników pneumatycznych, a następnie kolejno wpycha je do drugiej i trzeciej kolumny, tworząc warstwę sortującą.
• Automatyczne urządzenie układające:
• Gdy kartony są formowane w grupę (warstwę) zgodnie z określoną kolejnością, winda podnosi się na warstwę sortującą i przesuwa się do przodu do górnej części urządzenia układającego i stabilnie umieszcza je na palecie (lub poprzedniej warstwie sortującej) do automatycznego układania w stosy.Urządzenie do paletyzacji opiera się na silnikach i łańcuchach o zmiennej częstotliwości, aby zakończyć jego podnoszenie, opuszczanie i ruch do przodu (do tyłu).

Część paletowa

Ø Urządzenie zasilające tablicę:

• Magazyn palet może układać 8-10 pustych palet i regularnie dostarczać palety do urządzenia układającego zgodnie z wymaganiami programu.Zasilany oddzielnym silnikiem.

Urządzenie wyjściowe płyty

• Gdy paleta osiągnie liczbę warstw układanych w stos, wysyłany jest sygnał do wypchnięcia pełnego stosu z sekcji układania.Stały stos jest transportowany do wyznaczonego miejsca przez taśmę wyładowczą.
• Zasilanie: AC, 3-fazowe, 380V, 9KW, 50HZ
• Zużycie powietrza: 500NL/MIN (zużycie powietrza: 5-6kg/cm2)

• Siemens PLC, sterowanie za pomocą ekranu dotykowego
• Część niskonapięciowa przyjmuje Schneider lub Siemens, a pomocnicze i czujniki przyjmują najlepsze marki OMRON i krajowe.
• Przetwornica częstotliwości: INVETON.
• Jedna partia komponentów niskonapięciowych firm Omron i Schneider
• Sterowanie pneumatyczne jednej partii Taiwan Air TAC.
• 1 partia komponentów niskonapięciowych.
